双北斗时间源，模块化设计

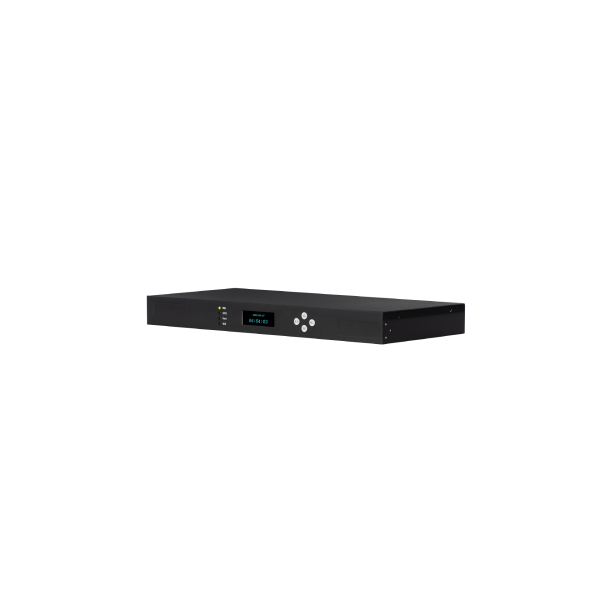

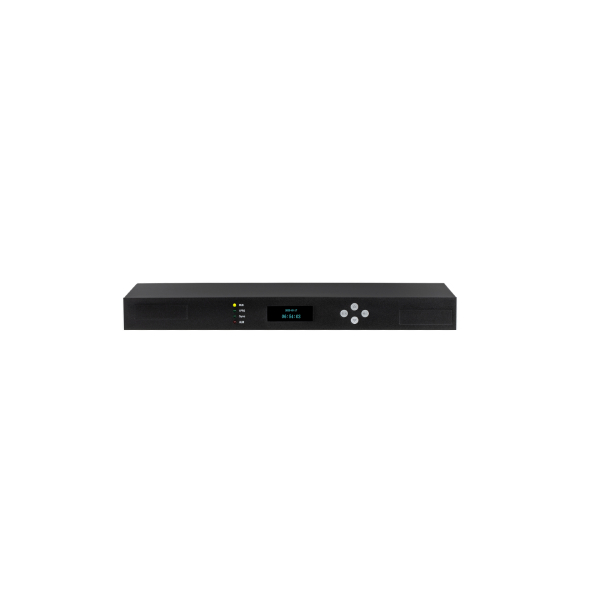

NTS-H-TE100

双路北斗卫星接入，模块化设计支持多种型号板卡热插拔，具有RS422/485输出、TTL平电输出、RS232输出等多种输出形式，可同时输出多种时间协议信号，包括IRIG-B、1PPS、1PPM、1PPD、串行报文、网络报文、NTP等。

产品特性

多源输入（北斗1+北斗2+原子钟）
模块化设计，支持4块板卡接入
支持不通类型接口板卡
支持脉冲信号、IRIG-B、串口报文、NTP协议等多种输出信号。
≥100000小时MTBF。
4路运行指示灯，可实时显示设备运行状态。
1.8寸显示屏，显示及配置服务器运行信息。
可自由接口输出类型，无需调整硬件。

产品描述产品特性产品功能产品参数

产品描述

NTS-H-TE100时统服务器装置是北京昕辰清虹科技有限公司自主研发设计的一款基于北斗的时间同步装置，作为变电站、电厂、高速、医疗、教育、等各行业各类电力系统设备的基准时钟源，能够统一系统中各个部分的时间基准，系统采用各种通用接口，可满足所有装置的时钟校准，具有RS422/485输出、TTL平电输出、RS232输出等多种输出形式，可同时输出多种时间协议信号,包括IRIG-B、1PPS、1PPM、1PPD、串行报文、网络报文、NTP等。

产品特性

多源输入（北斗1+北斗2+原子钟）
模块化设计，支持4块板卡接入
支持不通类型接口板卡
支持脉冲信号、IRIG-B、串口报文、NTP协议等多种输出信号。
≥100000小时MTBF。
4路运行指示灯，可实时显示设备运行状态。
1.8寸显示屏，显示及配置服务器运行信息。
可自由接口输出类型，无需调整硬件。

产品功能

默认为一级时间源，可配置为二级时间源。
多参考源输入，可实现基于优先级的自动切换
1PPS/1PPM/1PPH/1PPD脉冲信号输出，同步精度<30ns
NTP V1/V2/V3/4、SNTP授时输出
IRIG-B标准B码授时输出
模块化结构，可灵活配置10块板卡位
干接点报警

产品参数

产品参数
产品尺寸	标准1U服务器(深宽高20044044mm)
NTP吞吐量	≥3000次/秒
NTP同步精度	复杂复杂网络时间同步精度<10毫秒
MTBF	≥100000小时
时间源	支持双路北斗卫星信号参考源输入
信号输出	支持NTPv1\v2\v3\v4、SNTP协议授时；支持1PPS/1PPM/1PPH/1PPD脉冲信号输出；支持IRIG-B标准编码输出；支持DCF77，可配置输出当前分和下一分；支持串口报文，电力标准和华东标准报文；
守时模式	集成恒温晶振模块，可支持设备短时无天线/信号正常工作
二级时间源	设备默认作为主时钟，支持基于B码输入的从时钟配置
显示控制	10路运行指示灯可实时显示设备运行状态，包括通电、告警、故障、同步状态、脉冲、卫星状态等。按钮按键，用于配置设备各种设置，如：IP地址、信号源设置、主从设置、输出类型等等。触控屏幕，配置设备各种设置，如：IP地址、信号源设置、主从设置、输出类型等等；可查看日志，卫星状态、晶振驯服状态等等。

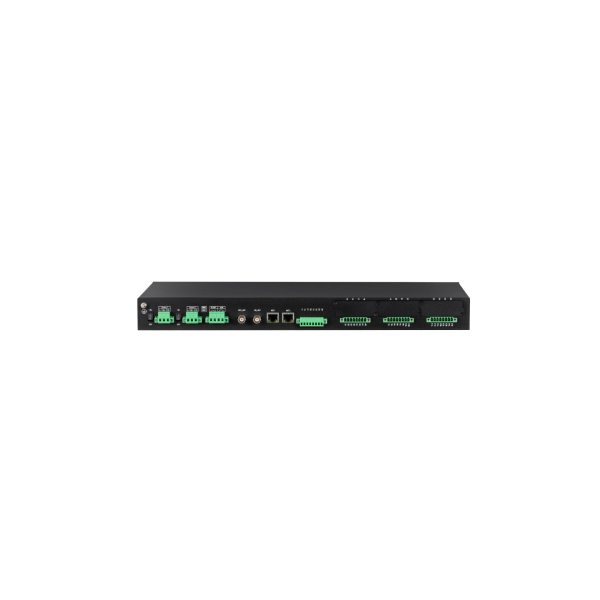

板卡类型
RS232板卡	4路RS232平电信号输出，输出信号类型可配置为：B码、PPS、PPM、PPH
RS485板卡	4路RS485平电信号输出，输出信号类型可配置为：B码、PPS、PPM、PPH
TTL板卡	4路TTL平电信号输出，输出信号类型可配置为：B码、PPS、PPM、PPH
SC板卡	4路光信号输出，输出信号类型可配置为：B码、PPS、PPM、PPH
NET板卡	2路RJ45电网口，可支持输出NTP、SNTP授时协议
OC板卡	4路空接点信号输出，输出信号类型可配置，B码、PPS、PPM、PPH
